一、概述：
項目物料為磷礦石粉，顆粒度相對較細，根據客戶提供相關數據，物料在250目左右。物料濃度約為20%。
根據客戶相關要求，處理系統需滿足24h連續穩定運行，因此系統設計備用系統。
二、設計處理量及產量等
根據業主提供資料，原始物料情況如下：
物料數量：900m3/h
物料濃度：20%
P H： 7-8
三、處理流程設計
因原始物料濃度偏低，設計上將原始物料進行濃縮處理后，進行脫水（固液分離）處理，濃縮采用重力濃縮（沉淀）處理方式，脫水處理根據物料特性選用橡膠帶式真空過濾機，濾布型號根據物料實驗選取。

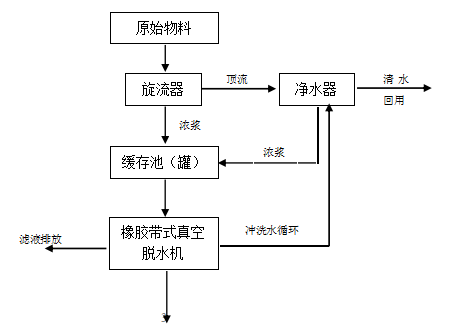

具體處理流程如下：
四、主要處理設備簡介
4.1 旋流器
因原始物料濃度偏低，低于真空帶機的最佳進料濃度，因此前端設置濃縮系統，一級濃縮設備選用專用旋流器，對物料具有良好的分離/濃縮效果，且占地面積較小，運行穩定。
水力旋流器是利用離心力場分離兩相流體的高效分離設備，廣泛用于黑色、有色金屬礦山、非金屬礦山、化工礦山等物料的分級、濃縮、脫水、脫泥、分選和洗滌等作業。
4.2 凈水器（旋流器頂流沉淀濃縮）
因旋流器頂流仍含有部分固體，但水回用時要求含固率相對較低，為回收這部分固體，并且保證回用水的清澈度，旋流器頂流進入沉淀系統，將物料濃縮后與旋流器濃漿合并進入后續處理系統。
4.3 緩存池/罐
為穩定旋流器以及沉淀器產生的濃漿的流量、濃度，綜合考慮，建議旋流器底流濃漿、沉淀器沉淀濃漿排入緩存池混合，經渣漿泵提升進入后續橡膠帶式真空過濾機進行脫水處理。
4.4 橡膠帶式真空過濾機
真空橡膠帶式過濾機是在移動帶式過濾機的基礎上開發的一種先進的提取設備，它是一種用來分離固-液兩相組合的各種懸浮物的迅速過濾和脫水的高效分離設備。它廣泛用于礦山、冶金、制藥、石油、煤炭、造紙、電力、環保等工業部門，可分離鐵精礦鈾侵出液、制漿、石膏物、生產樹脂、污水處理等，其主要特點是：
l 提取效率高：采用水平過濾面和上部加料，由于重力的作用，大顆粒固相會先沉在底部形成一層助濾層，減少濾布的堵塞，過濾阻力小，提取效率高。
l 結構組成合理：各部件采用防腐材料、防腐處理，主傳動采用膠帶傳動，真空箱采用耐腐蝕的材料，使用壽命長。
l 濾餅厚度可調節、含濕量小、卸除方便：濾餅厚度可根據物料需要隨意調節。
l 濾布可正反兩面同時清洗：濾布的正反兩面都設有噴水清洗裝置，從而消除了濾布的堵塞，延長了濾布使用壽命。
l 操作靈活、維修費用低：在生產過程中，濾餅厚度、洗滌水量、真空度和循環時間等都隨意調整，以取得最佳過濾效果。由于濾布能在苛刻條件下工作，且使用壽命長，因而維修費用、生產成本大大降低。
結構特點：
本機分左右手機（站在濾餅出料端面向機體，傳動在左側為左手機，反之為右手機），主要有機架、放料裝置、主傳動輥、被動輥、洗滌裝置、漲緊裝置、調偏裝置、自動排液罐、橡膠帶、濾布等組成，機架上設有網帶限位輥及校正裝置，用以保證網帶在允許的范圍內運動和偏離的調整。濾布同時設有調偏校正裝置和漲緊裝置。該機結構先進，采用高強度橡膠帶及濾布帶，在機上既作環狀過濾帶又作輸送帶，工作時物料有進料裝置均布到移動的濾帶上，在真空的作用下形成濾餅，依次經過過濾、洗滌、脫水、卸餅和濾帶洗滌完成循環。其結構特點是真空箱與濾帶間構成運動密封，濾帶在真空盒上移動，與移動式相比，它克服了移動帶式每動作一次，都要卸掉真空，消耗能源的不足，實現了連續過濾，生產過程的過濾、洗滌、脫水、卸餅、濾布清洗等隨著濾布的運動可依次完成，從而過濾效率得到提高。
